链路层

链路层的几个术语：

节点：运行链路层协议的任何设备

链路：沿着路径连接相邻节点的通信信道

帧：链路层数据单元，封装了网络层数据报

链路层负责将数据报从一个节点传输到链路上物理相邻的另一个节点

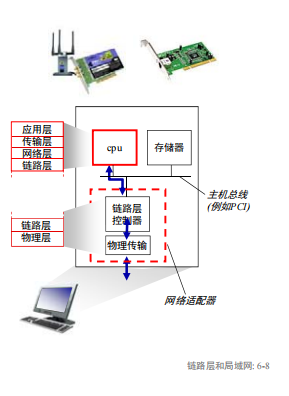

链路层实现在 网络适配器（NIC）上，许多功能是由硬件实现的

链路层服务

  • 成帧
  • 链路接入
  • 可靠交付
  • 差错检测

Q:为什么链路层和端到端都有可靠交付? A:其目的是本地（即在差错发生的链路上）纠正一个差错，而不必迫使进行端到端的数据重传（开销低）

差错检测

  • 奇偶校验

一维：只需要加入一个比特让1的个数为奇数或偶数（分别对应奇校验和偶校验）

拓展：二维的奇偶校验，对D中的d个bit划分为i行j列，产生i+j+1差错比特，可以检验和纠正所有的单比特差错，可以检测（但不能纠正）2比特差错

  • 检验和方法

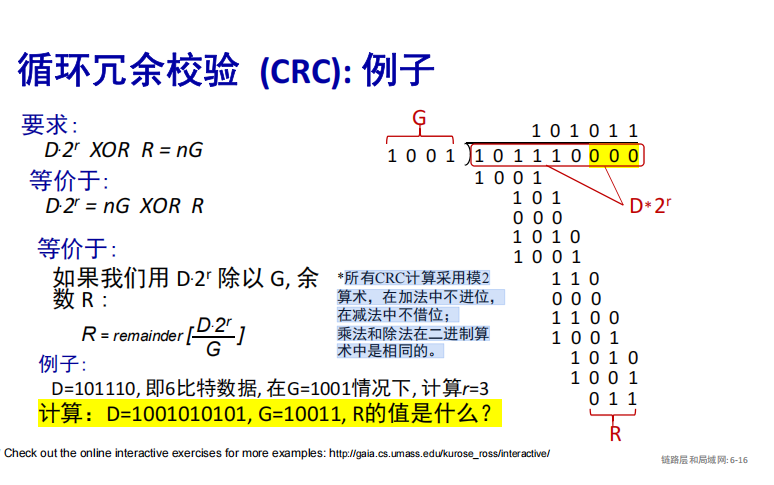

  • 循环冗余检测（CRC）

链路层常用的差错检测方法，由专用的硬件实现

D: 被发送的数据， G：生成多项式（给定的，发送方和接收方协商好的），G的最高位和最低位必须是1

满足\(<D,R>=D*2^r + R\) 且 \(<D,R> \mod G = 0\)，接收方将接收到的数值除以G，如果得到非零余数即可知道出错。

所有CRC计算采用模2算术，在加法中不进位，在减法中不借位；乘法和除法在二进制算术中是相同的。

可以检测到所有小于等于r位的突发比特差错。

多路访问协议（Multiple Access Protocol, MAC）

类型有三种：

  • 信道划分协议
  • 随机接入协议
  • 轮流协议

三种协议的对比：

  • 信道划分协议，按时间、频率或编码
    • 时分多址、频分多址、码分多址协议
    • 高负载下有效和公平地共享信道
    • 低负载时效率低下
  • 随机接入协议（动态的）,
    • ALOHA, 时隙ALOHA, CSMA, CSMA/CD协议
    • 载波侦听：在有线传输中容易做到碰撞检测，但在无线传输中难以做到
    • 以太网使用 CSMA/CD协议
    • 无线网802.11使用 CSMA/CA 协议
    • 低负载高效
    • 高负载碰撞开销大
  • 轮流协议
    • 轮询协议、令牌传递协议
    • 蓝牙传输协议（主设备控制）、 FDDI（光纤分布式数据接口，在光纤上发送数字信号的一组协议，使用双令牌环）、令牌环IEEE802.5局域网协议（基于令牌传递）

信道划分协议

TDMA：时分多址，将时间划分为时间帧，每个时间帧再划分为时间槽，每个时间槽分配给一个用户

FDMA：频分多址，将频率划分为多个频段，每个频段分配给一个用户

CDMA：码分多址，将码片划分为多个码片，每个码片分配给一个用户

随机接入协议

在随机接入协议中，节点之间不存在协调，每个节点以全部的速率R进行传输，然后如果发生碰撞有对应的恢复策略。

随机接入协议主要规定了如何检测碰撞以及如何从碰撞中恢复

时隙ALOHA

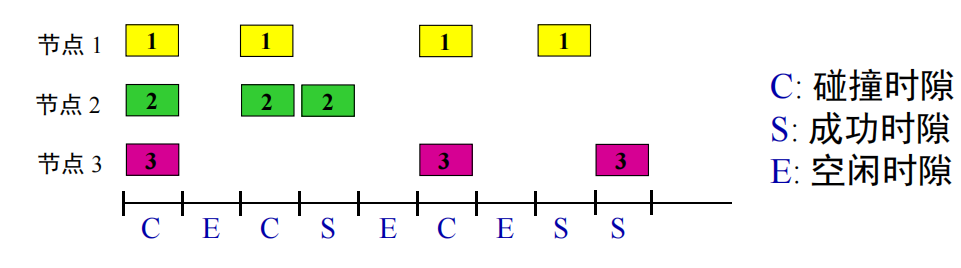

时隙ALOHA：将时间划分为时间帧，所有时间帧大小相同，用户在时隙开始时发送数据，节点是同步的，每个节点都知道时隙何时开始，如果发生碰撞，则等待下一个时隙（以概率p重传，直到成功传输）

  • 优点：单活跃节点可以以全信道传输速度R连续传输
  • 缺点：当有大量帧传输时，碰撞开销很大，还有空闲时隙和时钟同步的问题

时隙ALOHA的最大效率约等于\(\frac 1 e =0.37\)

纯ALOHA

纯ALOHA：不使用时隙，用户在任意时刻发送数据，如果发生碰撞，则等待一个随机时间后重传，直到成功传输

  • 优点：简单，不需要同步
  • 缺点：碰撞开销很大，需要重传

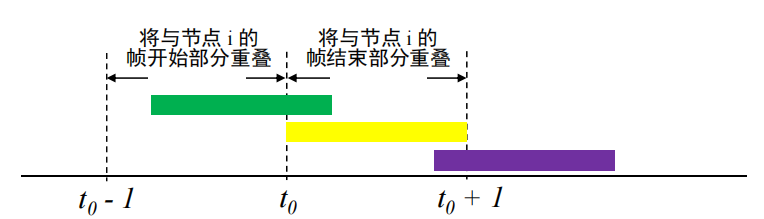

在\(t_0\)时刻发送的帧会与在\([t_0-1,t_0+1]\)发送的其他帧进行碰撞，纯ALOHA的最大效率约等于\(\frac 1 2 e =0.18\)

CSMA

CSMA：载波侦听多路访问协议，发送前先侦听信道，如果信道忙则等待，如果信道空闲则发送

类似于：说话之前先听，如果别人正在说话，等他们说完为止

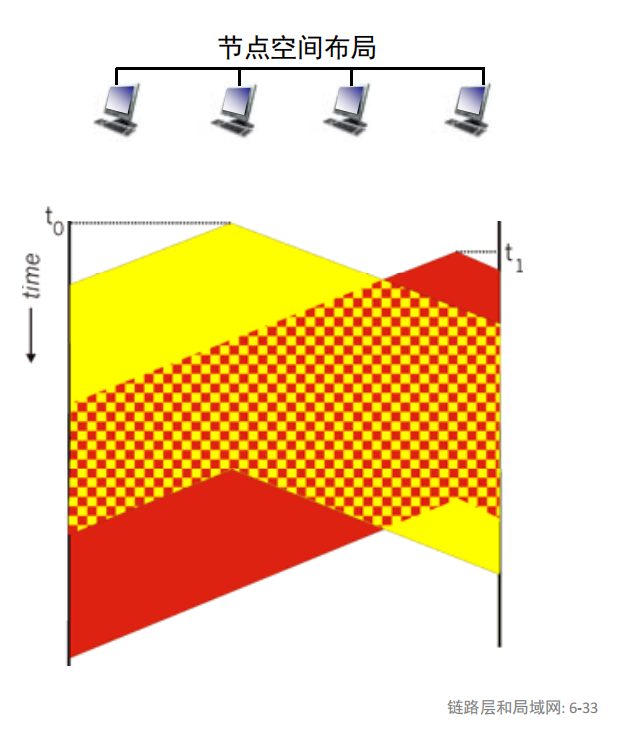

但是在存在信道传播时延的情况下，两个节点可能无法听到对方刚开始的传输，导致碰撞。

CSMA/CD

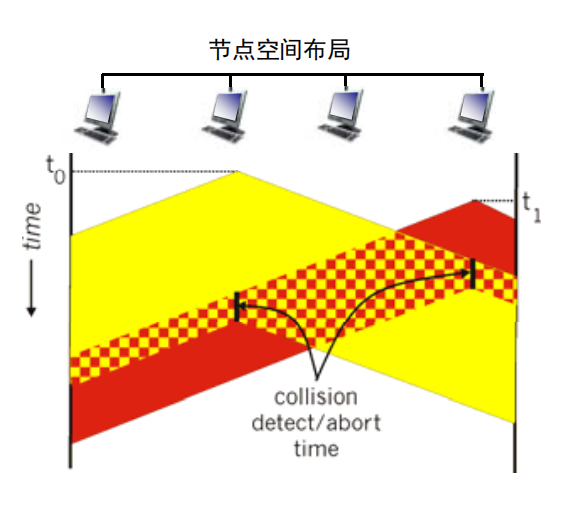

CSMA/CD: 有碰撞检测的CSMA，当一个节点再传输时一直侦听，检测到碰撞后就停止传输，减少信道浪费

类似于：有礼貌的健谈者，如果与其他人同时开始说话，则停止说话

和上面朴素CSMA对比，在碰撞发生后及时停止，可以减少碰撞带来的损失。

以太网CSMA/CD:

  • 发送帧前，先侦听信道，如果信道忙则等待，如果信道空闲则发送
  • 如果发送帧时检测到碰撞，则立即停止发送，等待一个随机时间后重传，直到成功传输
  • 使用二进制指数回退算法，等待一个从\(\{0,1,2,3,...,2^m-1\}\)中随机选的K，等待K*512比特时间，m是碰撞次数

选择K的集合长度随着碰撞次数指数增长，更多的碰撞带来更长的后退间隔。

性能优于ALOHA

轮流协议

轮询协议：主设备控制，主设备轮流询问每个从设备是否要发送数据，从设备只有在被询问时才发送数据，主设备负责调

  • 缺点：轮询开销，只有一个活跃节点时时延大，单点故障的可能

令牌传递协议：令牌在设备之间传递，只有持有令牌的设备才能发送数据，发送完毕后将令牌传递给下一个设备

  • 带来了令牌开销，时延以及单点故障（没有释放令牌时如何重新正常跑）

局域网

寻址

MAC地址：48位，“本地”使用，将“本地”的帧从一个接口连接到另一个物理连接的接口（从IP寻址意义上，本地意思是相同的子网）

LAN中的每个接口，有一个唯一的48位MAC地址，MAC地址是固化在NIC的ROM中的，也有唯一的32位本地IP地址。

MAC地址由IEEE管理，制造商分配，固定烧写在ROM中。

MAC 地址的可移植性

  • 可以将接口从一个局域网移动到另一个局域网

  • IP地址不可移植性：节点的IP地址取决于节点所在的IP子网

ARP

ARP：地址解析协议，将IP地址转换为MAC地址

已知IP，求MAC地址，怎么做？使用ARP协议。

ARP表：LAN中每个IP节点都有一个ARP表，表中存储了某些LAN节点的IP/MAC地址映射，并且有TTL。格式为

广播地址：FF-FF-FF-FF-FF-FF

ARP协议的执行过程：

  1. 主机A要向主机B发送IP数据报，先检查ARP表，如果B的MAC地址已知，则直接发送，否则执行ARP协议。
  2. 主机A广播ARP请求，包含自己的IP地址和MAC地址，请求知道B的MAC地址。
  3. 主机B收到请求后，广播ARP响应，包含自己的IP地址和MAC地址。
  4. 主机A收到响应后，将B的MAC地址和IP地址存入ARP表，然后发送数据报。

区分ARP表和路由表：

  • ARP表：LAN内IP和MAC的对应
  • 路由表：要到达目标地址需要进行的下一跳是什么

发送数据报到子网外，链路层封的dstMAC地址是下一跳的目标节点的地址！，然后到达后会去掉链路层帧，在网络层通过路由表找下一跳，根据这个下一跳重新封链路层帧，重复这个过程直到到达最终的目的地址。

以太网Ethernet

物理拓扑：星形拓扑，总线拓扑

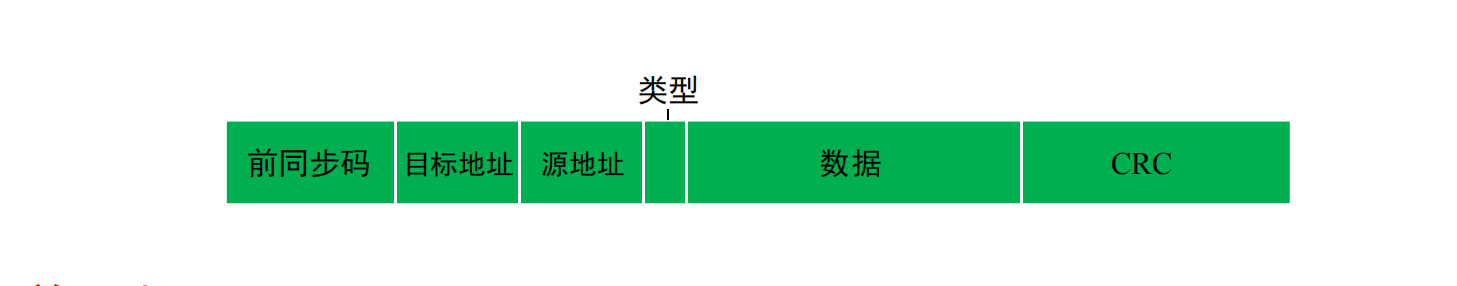

前同步码:

  • 用于同步接收方和发送方的时钟速率。
  • 前七个字节为10101010，最后一个字节为10101011

地址: 源网络适配器或目标网络适配器的6字节MAC地址

  • 适配器收到一个帧时，若该帧的目的地址是适配器的MAC地址或是广播MAC地址，那么适配器将把该帧传递给本机的网络层协议。
  • 否则，适配器丢弃该帧。

类型: 标识高层协议

  • 多数情况下是IP协议，但是也有可能是其他协议, 如Novell IPX, AppleTalk
  • 用于复用多种网络层协议。

CRC: 在接收方进行循环冗余检测

  • 若检测到错误，则丢弃该帧

以太网是 无连接，不可靠 的服务。没有握手，接收网卡不向发送网卡发送确认。

  • 只有当原始发送者使用了更高层的协议（如TCP）时，丢弃帧中的数据才会被重发, 否则丢弃的数据就丢掉了。

以太网的MAC协议使用指数回退的CSMA/CD协议。

交换机

通常情况下，交换机是一种链路层设备，扮演一个主动的角色。存储和转发以太网帧。检查传入帧的MAC地址，选择性地将帧转发到一台或多台主机。使用CSMA/CD访问网段。

即插即用，自学习，对于主机来说是透明的。

主机与交换机之间有专用的直接连接，每条链路是自己的冲突域。

A-to-A'和B-to-B'可以同时传输，但是A-to-A'和C-to-A'不能同时传输。

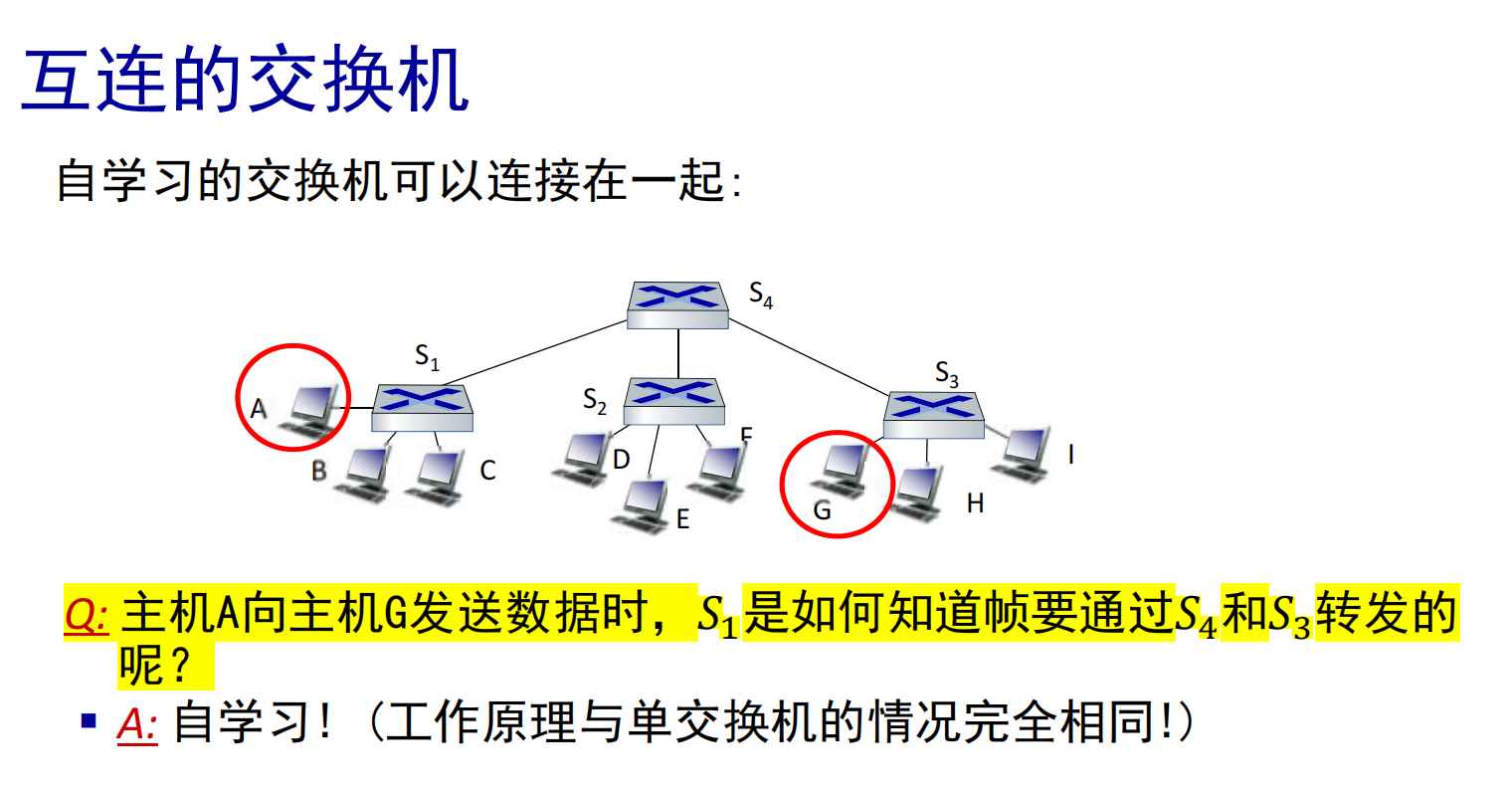

每个交换机有自己的交换机表，记录了不同端口对应的MAC地址。和路由表类似。

目的地址未知：洪泛

目的地址已知：直接转发

如果收到了一个目的地和发送地的当前MAC是一样的，那么交换机就会丢弃这个帧。

虚拟局域网(VLAN)

VLAN：将一个物理LAN逻辑地划分为多个虚拟LAN。

在一个广播域过大的情况下，缺乏流量隔离，所有的二层广播都需要跨越整个局域网（ARP，DHCP报文或者那些还没有被自学习到的帧，都需要泛洪），且无法隔离不同组的流量。

彼此隔离的VLAN需要通过路由转发才能传递消息（即使实际在同一个交换机上）

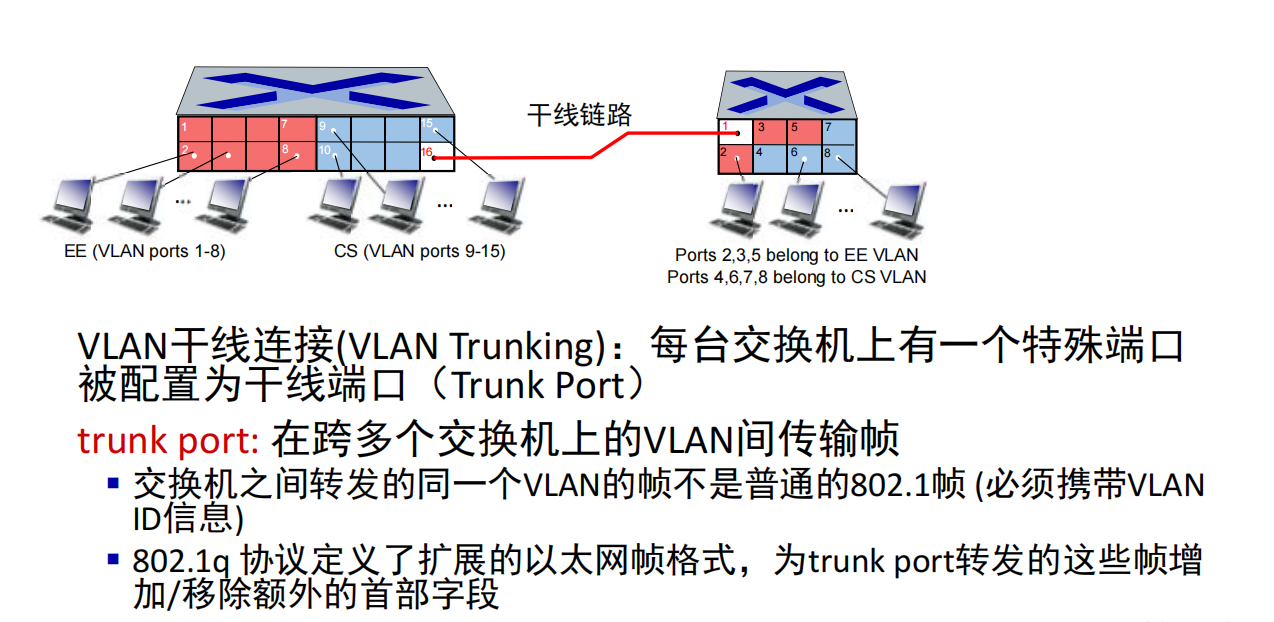

trunk port: 在跨多个交换机的vlan间传输帧

链路虚拟化（MPLS）

MPLS：多协议标签交换，到达目的地的路径可以基于src和dst，而不是和传统的IP协议一样只基于dst。

可以用于实现流量工程，在出现问题时快速重新路由。

Web请求的历程

Q: 学生在校园网中访问www.google.com，请描述Web请求的历程。

  • 首先是要连接到网络
    • 首先使用DHCP协议，获取自己的IP地址，第一跳路由器地址，DNS服务器地址
    • DHCP请求从上到下封装为UDP报文，IP报文，802.3以太网报文
    • 以太网帧在LAN上广播（FF-FF-FF-FF-FF-FF），被路由器上的DHCP服务器接收到
    • 以太网报文解封装为IP报文，UDP报文，DHCP报文
    • DHCP服务器构造DHCP ACK报文，包含客户端请求的内容，报文在DHCP服务器封装，通过LAN转发，客户端接收到后解封装
    • DHCP客户端接收到DHCP ACK回应报文
  • 然后是使用ARP拿到第一跳路由器的MAC地址
    • 发送ARP广播，被路由器接收，返回带有路由器MAC地址的ARP响应报文
  • 客户端已知第一跳路由的MAC地址，可以发送DNS请求
    • DNS请求被封装为UDP报文，IP报文，802.3以太网帧
    • 通过LAN交换机从客户端发送到第一条路由器
    • IP数据报文从校园网转发到运营商网络，被路由到DNS服务器（过程通过RIP，OSPF，IS-IS和/或BGP路由协议创建的路由表转发）
    • IP数据报文解封到DNS报文，DNS服务器返回www.google.com的IP地址给客户端
  • 现在客户端知道了IP地址，可以准备发送HTTP请求了，为了发送请求，先建立TCP socket
    • 客户端发送TCP SYN报文，进行封装后路由到web服务器
    • Web回复TCP SYN/ACK报文(第二步)
    • 客户端回复TCP ACK报文(第三步)，然后数据报在操作系统中分解到对应的TCPsocket中，进入连接状态
    • HTTP请求通过TCP socket发送，照例进行路由
    • web服务器回应HTTP响应报文（包含web页面），同样封装为IP数据报，路由回客户端

这样客户端上再经过前端的渲染，就看到了web页面

习题中要注意的点

CRC校验码中，R的长度比G的长度少1。

做题的时候注意时隙ALOHA中，一个timeslot中有节点成功当且仅当只有它一个节点发送了消息。所以失败的概率不是都没发的概率而是用1-有节点成功的概率。

在 ARP（地址解析协议）中，当一台主机发送 ARP 请求以获取某个 IP 地址对应的 MAC 地址时，只有拥有该 IP 地址的主机会回应这个 ARP 请求。

分组在网络中传输时，srcIP和dstIP应该是都不变的，但是链路层的srcMAC和dstMAC应该是每次都变的，就是这次传输从哪个MAC出到哪个MAC，帧上就怎么写。
